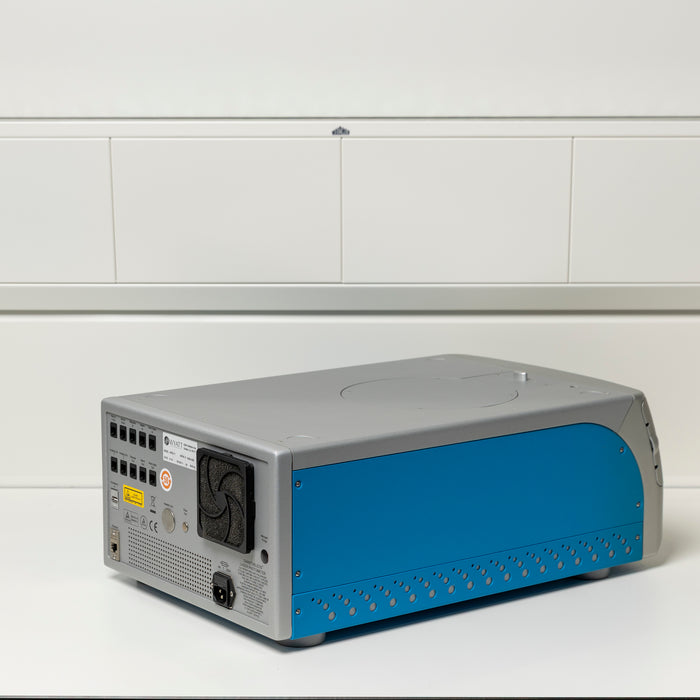

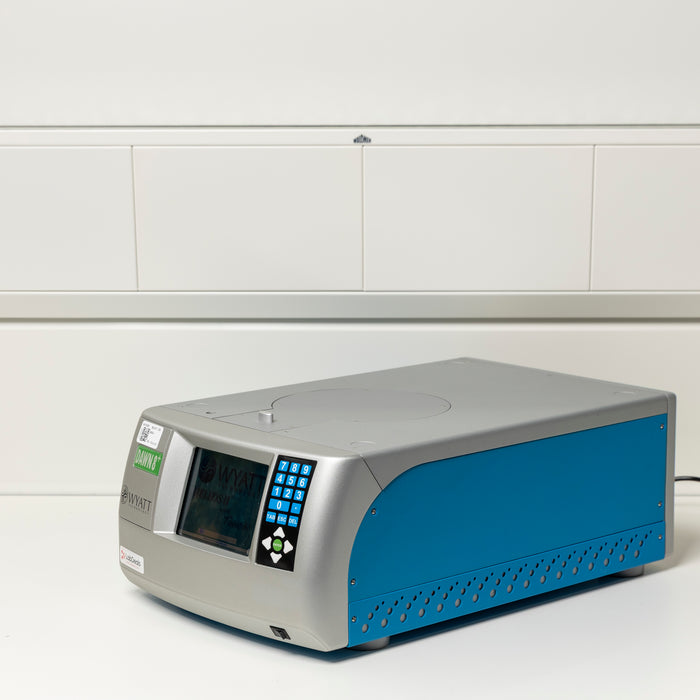

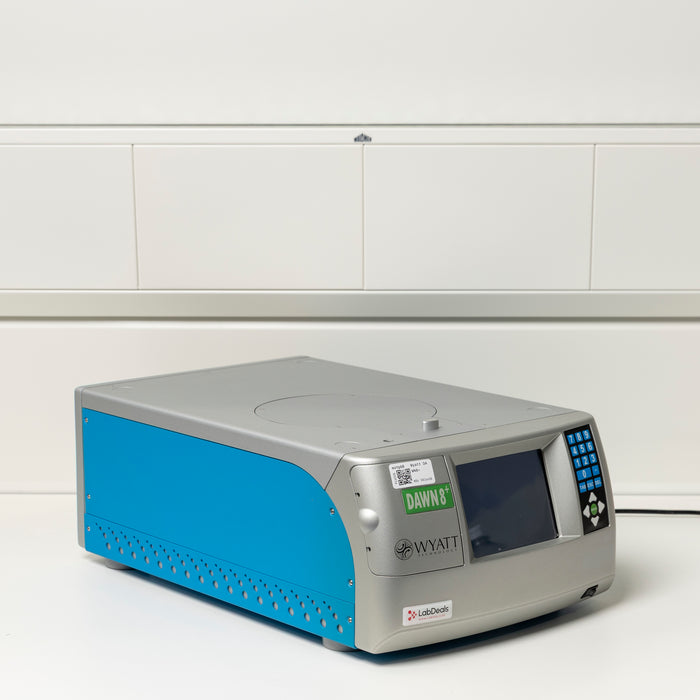

Der DAWN HELEOS II von Wyatt Technology bestimmt über Mehrwinkel-Lichtstreuung (MALS) die absolute Molmasse, Größe und Konformation von Proteinen, Biopolymeren, synthetischen Polymeren und Nanopartikeln in Lösung – im Anschluss an HPLC-, GPC-, FPLC- oder FFF-Trennsysteme oder im Batch-Betrieb. Die DAWN-Baureihe gilt als Referenzinstrument der Lichtstreuanalytik: Sie arbeitet als absolutes Verfahren ohne Kalibrierstandards und ist in tausenden begutachteten Fachpublikationen zitiert. Dieses Analysegerät aus Baujahr 2016 wurde intern in Betrieb genommen – Laser und Streulichtdetektoren lieferten dabei Signal –, ist optisch in sehr gutem Zustand, wird mit dem originalen Wyatt-Hardware-Kit übergeben und mit 6 Monaten Gewährleistung geliefert.
Gerätestammdaten
| Modell |
DAWN HELEOS II, Konfiguration DAWN8+ |
| Hersteller |
Wyatt Technology (heute Waters Corporation) |
| Geräteart |
Lichtstreudetektor (MALS) |
| Hst.-Art.-Nr. |
WH2-11 |
| Seriennummer |
1659-H28 |
| Baujahr |
11/2016 |
| Alterskategorie |
Gebrauchtgerät |
| Gewährleistung |
6 Monate |
Leistungsdaten
| Messprinzip |
Statische Mehrwinkel-Lichtstreuung (MALS), absolute Messung ohne Kalibrierstandards |
| Detektionswinkel |
8 simultan messende Streuwinkel (Konfiguration DAWN8+); Winkelbereich der Baureihe typisch 10° bis 160° |
| Molmassenbereich |
200 Da bis 1 GDa (typisch, abhängig von dn/dc, Probenkonzentration und Chromatographiebedingungen) |
| Größenbereich (Rg) |
ca. 10 bis 500 nm, bis 1000 nm mit formspezifischen Modellen |
| Empfindlichkeit |
0,4 µg/ml BSA; 0,2 µg BSA bei typischer HPLC-Beladung |
| A/D-Auflösung |
24 bit pro Kanal; Detektor-Dynamikbereich > 16.000.000 |
| Laser |
658 nm, Leistung programmierbar 10 % bis 100 %; Laserklasse 1 nach EN 60825-1 |
| Zusatzdetektoren |
Lasermonitor zur Stabilisierung, Vorwärts-Transmissionsmonitor zur Absorptionskorrektur |
| Flusszelle |
Koaxiale Quarzglas-Flusszelle (fused silica), eingebaut; ohne Neuausrichtung reinigbar und wechselbar |
| Zellreinigung |
COMET Ultraschallreinigung integriert, über das Frontdisplay schaltbar |
| Temperierung |
Ambient-Ausführung (ohne Peltier-Temperierung); Heated-Line-Anschluss vorhanden und verschlossen |
| Analogeingänge |
4 differentielle Eingänge (Aux In 1–4), 24 bit, −10 V bis +10 V |
| Analogausgänge |
2 frei belegbare Ausgänge, −10 V bis +10 V |
| Weitere Ein-/Ausgänge |
Alarm In/Out, Auto Inject In/Out, Recycle In/Out, Accessory In (USB), Fiber Out (verschlossen), Nitrogen Purge |
| Datenrate |
Softwareseitig wählbar von 36,6 Hz bis 0,0001 Hz |
| Rechnerschnittstelle |
Ethernet (Cat 5e) |
| Anzeige |

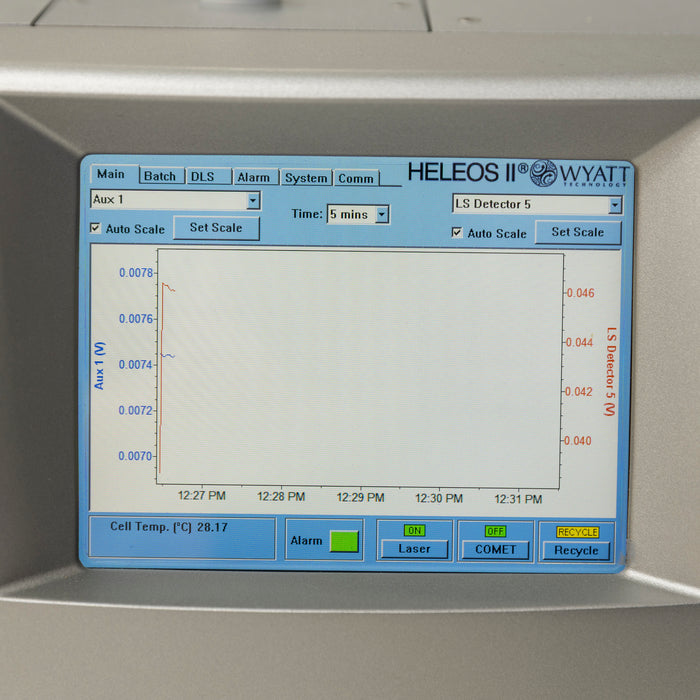

Farb-Touchdisplay 162,5 mm mit Signalgrafik, Geräteeinstellungen und Diagnose, zusätzliche Folientastatur |
| Medienbeständigkeit |
Wässrige und organische Laufmittel; benetzte Teile aus 316 Edelstahl, Quarz- bzw. F2-Glas und Kalrez |
| Spannungsversorgung |
100–240 V, 4 A, 50/60 Hz (laut Typenschild) |
| Feinsicherung |
4 A träge, 250 V |
| Maße (L × B × H) |
ca. 60 × 36 × 23 cm |
| Steuersoftware |
ASTRA (Wyatt) – nicht im Lieferumfang, siehe Hinweis unter Lieferumfang |
Lieferumfang
- Lichtstreudetektor DAWN HELEOS II (WH2-11, Ambient-Ausführung) mit eingebauter Quarzglas-Flusszelle und integrierter COMET-Ultraschallreinigung
- Netzkabel

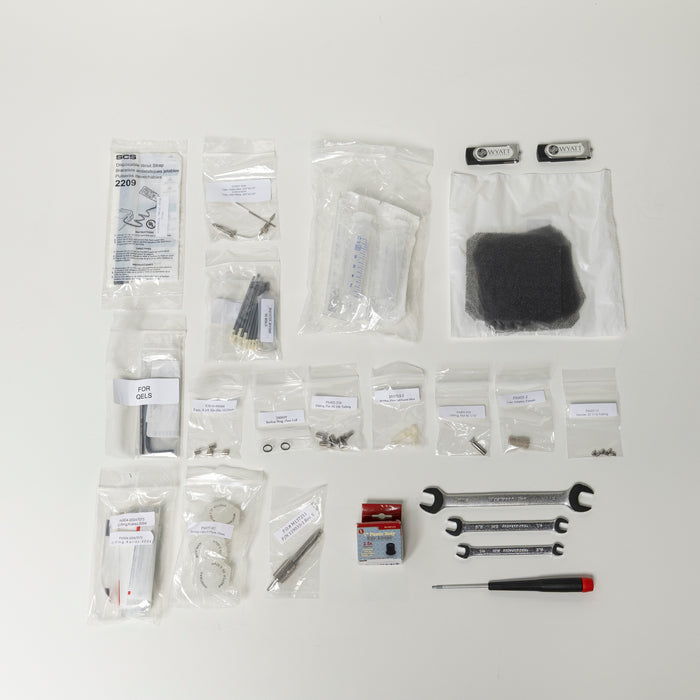

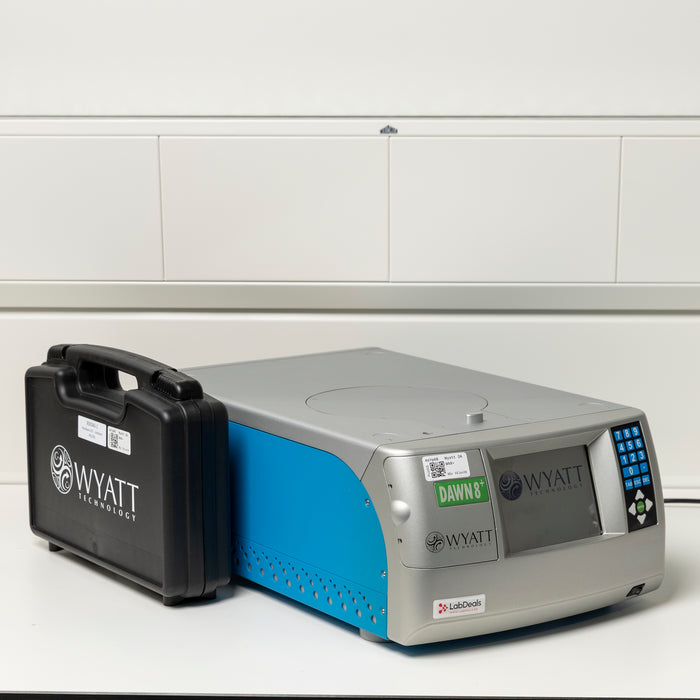

- Originales Wyatt Hardware-Kit „Ambient/HELEOS" (Art.-Nr. 500040-1) im Hartschalenkoffer, darin:
- Ersatzfenster Flusszelle, Quarzglas (163753-2), Backup-Ring Flusszelle (200609), Werkzeug zum Fensterwechsel (P/N 119033-1 Rev. E)
- O-Ringe Kalrez 2004 und 2006 (P6504-20047075, P6504-20067075)
- Kapillaren: Einlass weiß 0,005" × 3,25" (212053-0539), Auslass blau 0,010" × 3,25" (212053-1036)
- Verschraubungen und Ferrule SS 1/16" (P6402-310, P6405-310, P6455-12), Luer-Adapter weiblich (P8405-3)
- Spritzenfilter 0,02 µm, 25 mm (P8475-02) und zwei Einwegspritzen 10 ml
- Feinsicherungen 4,0 A träge, 5 × 20 mm (S3616-04000), Ersatz-Schaumfilter für den Lüfter
- Silikonfett (S7808-05) mit Applikatoren, drei Maulschlüssel, Schraubendreher, Lupe 2,5×, Einweg-Antistatikarmband
- Zubehörbeutel „FOR QELS" für die DLS-Faserposition
- Zwei USB-Sticks von Wyatt Technology (Datenträger dem Gerät beiliegend, Inhalt nicht geprüft)
Für den Betrieb zusätzlich erforderlich: die Steuer- und Auswertesoftware ASTRA mit gültiger Lizenz (ab Werk gehörte ASTRA zum Original-Lieferumfang jedes HELEOS-Instruments; bei diesem Gerät liegt keine Lizenz bei und ist vom Käufer über Wyatt/Waters zu beziehen), ein Steuerrechner, ein Ethernet-Kabel (Cat 5e) sowie die kapillare Einbindung in das vorhandene Trennsystem. Vor der ersten Messung sind die geräteseitige Kalibrierung sowie die Normalisierung der Detektoren über einen isotropen Standard durchzuführen – das ist bei MALS-Detektoren üblicher Bestandteil der Inbetriebnahme und wird durch den Herstellerservice oder einen zertifizierten Servicetechniker vorgenommen. Ein WyattQELS-DLS-Modul ist nicht verbaut; die Faserposition ist verschlossen.
Downloads und Links
Funktionsweise
Der DAWN HELEOS II ist der Mehrwinkel-Lichtstreudetektor im Zentrum eines SEC-MALS-Systems. Er wird hinter der Trennsäule in den Eluentenstrom gesetzt – typischerweise nach einem UV-Detektor und vor einem Differential-Refraktometer – und misst, wie stark die eluierende Probe Laserlicht in verschiedene Raumrichtungen streut. Aus der absoluten Streuintensität und ihrer Winkelabhängigkeit berechnet die Software für jede Elutionsscheibe die gewichtsmittlere Molmasse und den Trägheitsradius. Weil die Streuintensität nach dem Rayleigh-Debye-Gleichungsansatz direkt proportional zum Produkt aus Molmasse und Konzentration ist, entsteht ein absolutes Messergebnis, das keine Säulenkalibrierung und keine Polymer- oder Proteinstandards benötigt – der entscheidende Unterschied zur konventionellen, kalibrierten Gelpermeationschromatographie.
Technisch beruht die Empfindlichkeit des Geräts auf einer kompromisslosen Optik. Acht Fotodioden sind in dieser Konfiguration in fester Geometrie um die Flusszelle angeordnet und erfassen alle Winkel gleichzeitig; ein mechanisch verfahrener Einwinkeldetektor braucht für eine einzige Messung länger. Die koaxiale Quarzglas-Flusszelle trennt Ein- und Austrittsfenster vom Streuvolumen und unterdrückt dadurch Streulicht sehr wirksam, während turbulente Strömung die Fenster im Betrieb ständig freispült. Read Head, Manifolds und Laserhalterung sitzen auf einer gemeinsamen, schwingungsisolierten optischen Bank – es gibt keine Spiegel, Prismen oder bewegten Teile, die dejustieren könnten. Jeder Winkelkanal wird von einem eigenen DSP mit 24-Bit-Wandlung verarbeitet, ein Lasermonitor stabilisiert die Laserleistung und ein Vorwärtsmonitor korrigiert Proben, die bei 658 nm absorbieren.

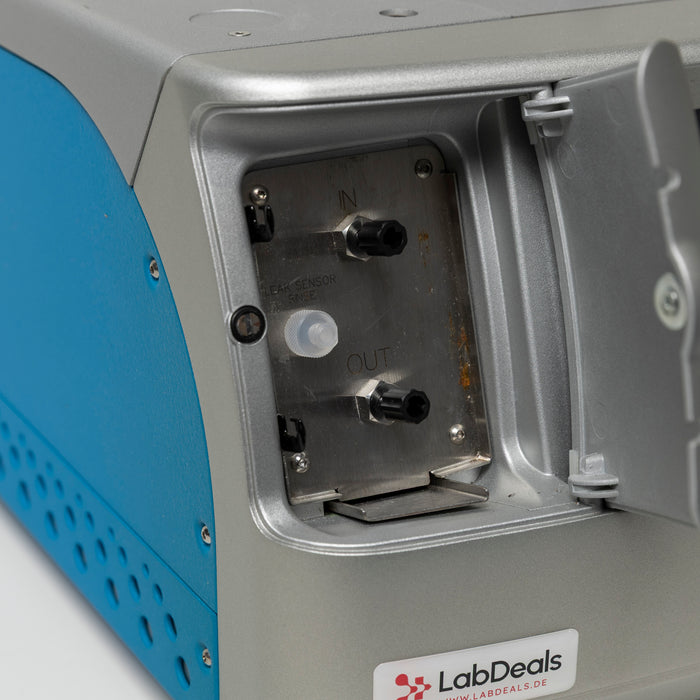

Für den Laboralltag entscheidend ist die Wartungsarmut. Die integrierte COMET-Ultraschallreinigung löst Partikel direkt in der Zelle und lässt sich per Knopfdruck oder automatisch nach jedem Lauf auslösen, was das aufwendige Ausbauen und Spülen weitgehend erspart. Die Flusszelle selbst ist ohne Neuausrichtung des Instruments zugänglich, reinigbar und tauschbar; passende Ersatzfenster, Dichtungen und Werkzeuge liegen dem Gerät im Original-Hardware-Kit bei. Über vier differentielle Analogeingänge lassen sich Signale vorhandener Fremddetektoren – UV, DAD, RI oder Fluoreszenz – synchron miterfassen und in die Molmassenrechnung einbeziehen, sodass bestehende HPLC-Investitionen weitergenutzt werden können. Alarm-, Auto-Inject- und Recycle-Kontakte binden das Gerät in automatisierte Sequenzen ein, die Datenübertragung zum Rechner läuft über Ethernet.
Ausgewertet wird mit ASTRA, das neben der reinen Molmassen- und Größenbestimmung Module für Konjugatanalyse (Glykoproteine, PEGylierte Proteine, Blockcopolymer), Konformations- und Verzweigungsanalyse, zweite Virialkoeffizienten, Partikelanzahlkonzentration sowie dn/dc-Bestimmung mitbringt und Bandenverbreiterung zwischen den Detektoren rechnerisch korrigiert. Typische Einsatzgebiete sind die Biopharma-Charakterisierung von Antikörpern, Fusionsproteinen, Aggregaten und Oligomerverteilungen, die Analytik von Impfstoffen, viralen Vektoren und Lipid-Nanopartikeln, die Polymeranalytik mit Molmassenverteilung, Verzweigungsgrad und Mark-Houwink-Auswertung sowie die Nanopartikel- und Vesikelcharakterisierung. Das Gerät lässt sich zudem im Batch- bzw. Mikrobatch-Modus ohne Trennung betreiben und mit weiteren Wyatt-Modulen wie Optilab (dRI), ViscoStar (Viskosimetrie), Eclipse (Feldflussfraktionierung) oder Calypso (CG-MALS) zu einem kompletten Charakterisierungssystem erweitern.
Geprüfte Qualität – unser Versprechen
Unsere Gebrauchtgeräte werden vor dem Verkauf intern geprüft: mit einer elektrischen Sicherheitsprüfung (DGUV) sowie einer grundlegenden Funktionskontrolle. Langzeit- oder Tiefenprüfungen sind darin nicht enthalten. Bei hochwertigen, installationsbedürftigen Analyse- und Produktionsgeräten organisieren wir für unsere Partner darüber hinaus die technische Inbetriebnahme durch den Hersteller oder einen zertifizierten Servicetechniker vor Ort, sodass die einwandfreie Funktion bei Übergabe sichergestellt ist. Sollte an einem Gerät wider Erwarten ein Mangel auftreten, finden wir gemeinsam eine Lösung – von der Instandsetzung durch einen Servicetechniker über den Austausch bis zur Erstattung des Kaufpreises. Diese partnerschaftliche Absicherung im Rahmen der gesetzlichen Gewährleistung ist fester Bestandteil unserer Zusammenarbeit.
Quellen
- Wyatt Technology Corporation: DAWN HELEOS II – The world's most advanced light scattering instrument, Produktbroschüre W2200-C, 2015 (Abschnitt „Specifications").
- Waters | Wyatt Technology: DAWN – Produktseite und technische Spezifikationen.
- Waters | Wyatt Technology: ASTRA Software – Funktionsumfang und Analysemodule.

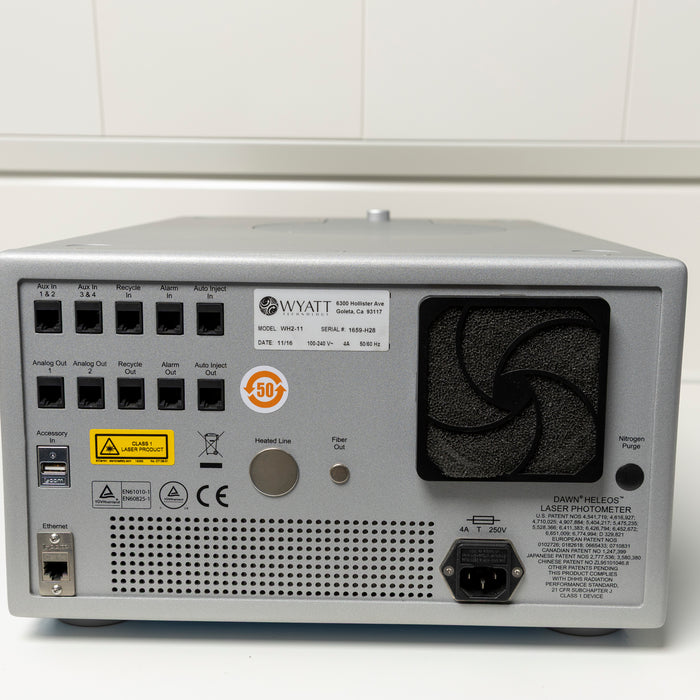

- Typenschild des Geräts (Modell WH2-11, Seriennummer 1659-H28, Datum 11/16, 100–240 V / 4 A / 50–60 Hz) sowie Kennzeichnung TÜV Rheinland EN 61010-1 / EN 60825-1 und CE.
Technische Angaben aus öffentlich zugänglichen Herstellerunterlagen zusammengestellt und auf Plausibilität geprüft (Stand: 07/2026); Text KI-gestützt erstellt. Alle Angaben erfolgen ohne Gewähr und stellen keine zugesicherte Eigenschaft dar – wir zitieren nach bestem Wissen valide Quellen, dennoch sind Fehler nicht vollständig auszuschließen. Bitte prüfen Sie kaufentscheidende Spezifikationen ergänzend selbst.
